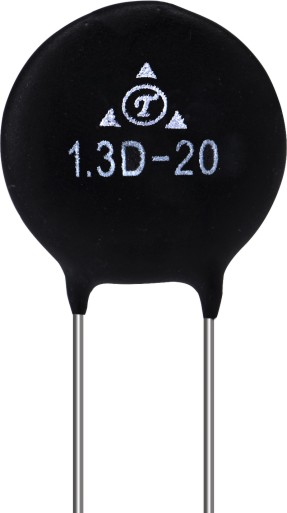

    NTC-MF21系列热敏电阻
    NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件,所谓NTC热敏电阻器就是负温度系数热敏电阻器。
    它是以锰、钴、镍和铜等金属氧化物为主要材料, 采用陶瓷工艺制造而成的。这些金属氧化物材料都具有半导体性质,因为在导电方式上完全类似锗、硅等半导体材料。温度低时,这些氧化物材料的载流子(电子和孔穴)数目少,所以其电阻值较高;随着温度的升高,载流子数目增加,所以电阻值降低。
    NTC热敏电阻器在室温下的变化范围在100~1000000欧姆,温度系数-2%~-6.5%。NTC热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流、测温、控温、温度补偿等方面。其中,流速计、流量计、气体分析仪器、热导分析中常利用热敏电阻这一特性。
    MF21系列: 抑制浪涌电流用NTC热敏电阻器
    产品概述
    在有电容器,加热器和马达的电子电路中,在电流接通的瞬间,必将产生一个很大的电流,这种浪涌电流作用的时间虽短,但其峰值却很大。在转换电源,开关电源,UPS电源中,这种浪涌电流甚至超过工作电流的100倍以上。因此,必须有效的抑制这种浪涌电流。当电流直接加在功率型NTC热敏电阻器上时,其电阻值就会随着电阻体发热而迅速下降。由于功率型NTC热敏电阻器有一个规定的零功率电阻值, 当其串联在电源回路中时,就可以有效地抑制开机浪涌电流,并且在完成抑制浪涌电流作用以后,由于通过其电流的持续作用,功率型NTC热敏电阻器的电阻值将下降到非常小的程度, 它消耗的功率可以忽略不计,不会对正常的工作电流造成影响。所以,在电源回路中使用功率型NTC热敏电阻器,是抑制开机时的浪涌电流,以保护电子设备免遭破坏的最为简便而有效的措施。
    特点:
    1. MF21 系列产品为径向引线树脂涂装型
    2. 体积小,功率大,抑制浪涌电流能力强
    3. 高导热性和稳定性,反应速度快
    4. 材料常数(β值)大,残余电阻小
    5. 寿命长,可靠性高
    6. 产品规格齐全,工作范围宽
    7. 工作温度:-55~+200 ℃
    应用范围
    1. 转换电源、开关电源、UPS 电源
    2. 变压器、显示器
    3. 起动电动机
    4. 电子节能灯、电子镇流器
    5 电子线路、电源线路等
    规格参数:
    尺寸:7mm~15mm
    额定电阻值:2.5AΩ~400Ω
    最大稳态电流:1A~10A
    耗散系数:8℃~30℃
    热时间常数:28s~100s
    B值:2800~3600(K,25/85℃, ±5%)
    最大耐电容能力:330㎌~2450㎌(120 Vac.);80㎌~610㎌(240 Vac.)
